Deskripsi Produk
PC-I GIRDER adalah balok beton pracetak berbentuk huruf “I” yang diberi penegangan terlebih dahulu (prategang) untuk menopang struktur utama jembatan.
Keunggulan
- Kualitas Terjaga: Dicetak di lingkungan pabrik yang terkontrol sehingga mutu beton lebih konsisten.
- Efisiensi Waktu: Mempercepat proses pembangunan di lapangan karena balok tinggal diangkut dan dipasang (erection) menggunakan crane atau launcher.
- Kekuatan Tinggi: Kombinasi beton mutu tinggi dan kabel prategang membuat struktur mampu menahan beban berat kendaraan dan bentang panjang.

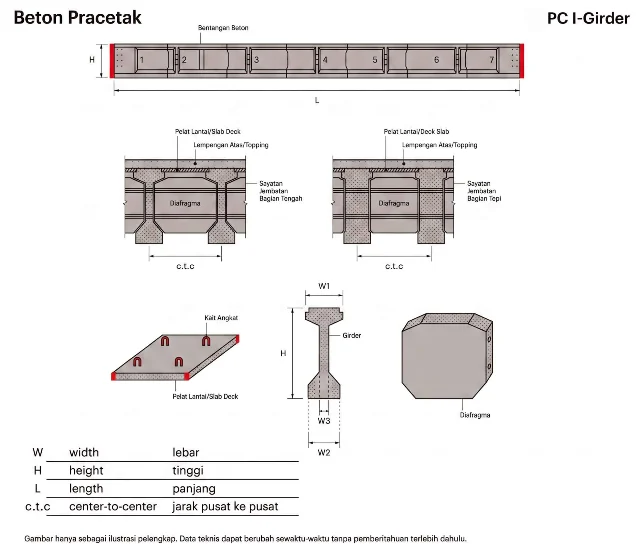

Standard Spesification PC-I GIRDER
Spesifikasi PC I-Girder
| Span m | Panjang m | Dimensi mm | Berat kg | ||||
|---|---|---|---|---|---|---|---|
| L | H | W1 | W2 | W3 | |||
| 12 | 12,6 | 900 | 350 | 650 | 170 | 11291 | |
| 14 | 14,6 | 900 | 350 | 650 | 170 | 12951 | |
| 16 | 16,6 | 1250 | 350 | 650 | 170 | 18133 | |
| 20 | 20,6 | 1250 | 350 | 650 | 170 | 22051 | |
| 25 | 25,6 | 1600 | 550 | 650 | 180 | 38430 | |
| 30 | 30,8 | 1700 | 800 | 700 | 200 | 70417 | |
| 40 | 40,8 | 2100 | 800 | 700 | 200 | 95138 | |
Keterangan :
-
Kekuatan kompresi beton 500 kg/cm², 600 kg/cm², dan 700 kg/cm² pada umur 28 hari
-
Tebal pelat lantai/slab deck 70 mm
-
Tebal diafragma 150-300 mm

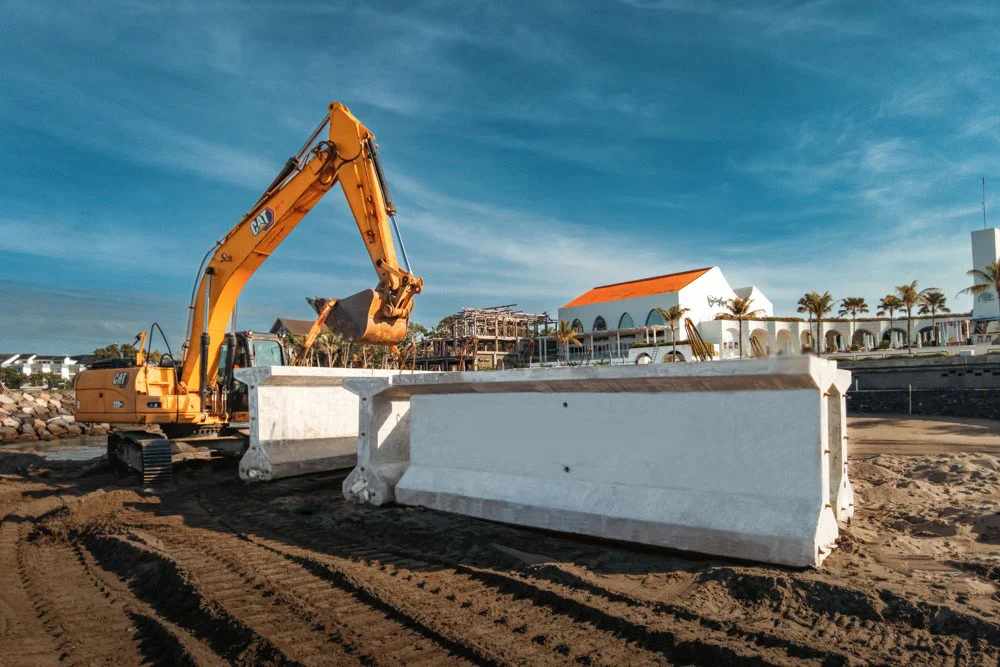

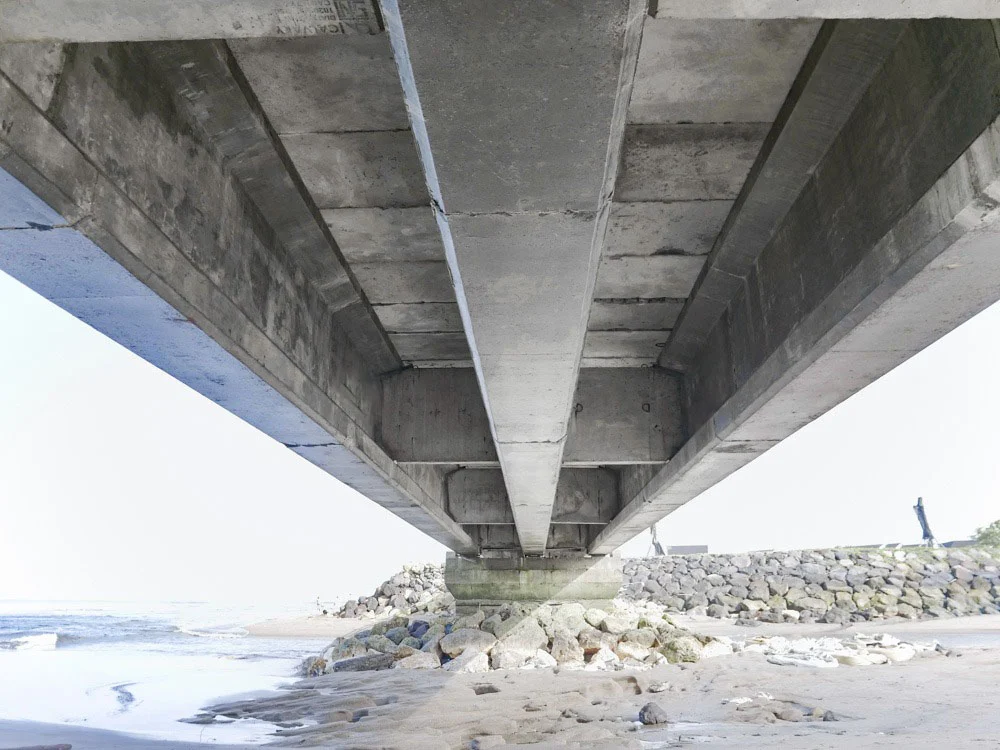

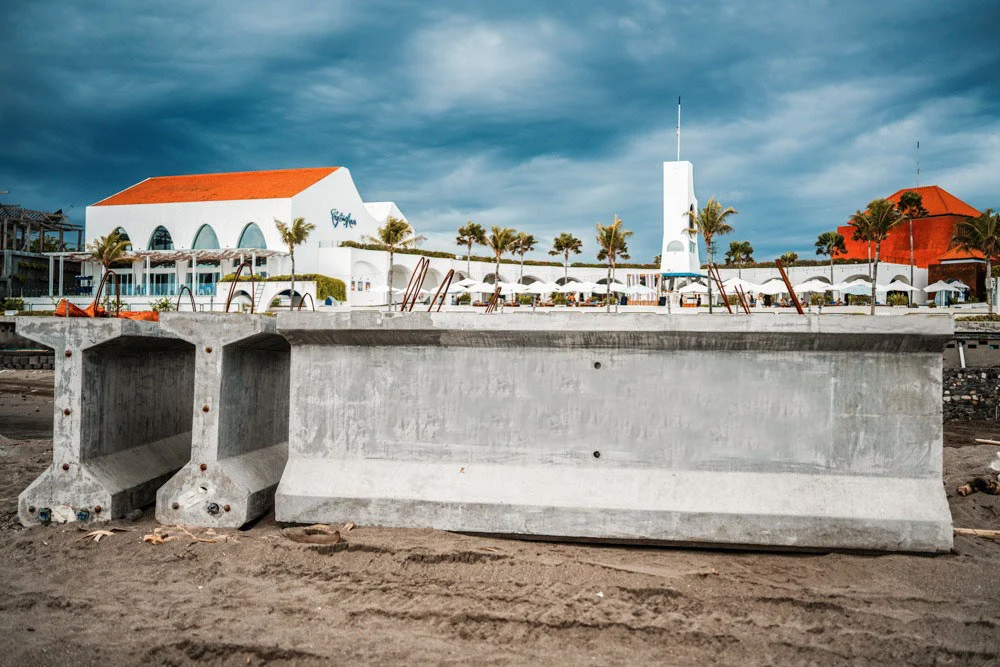

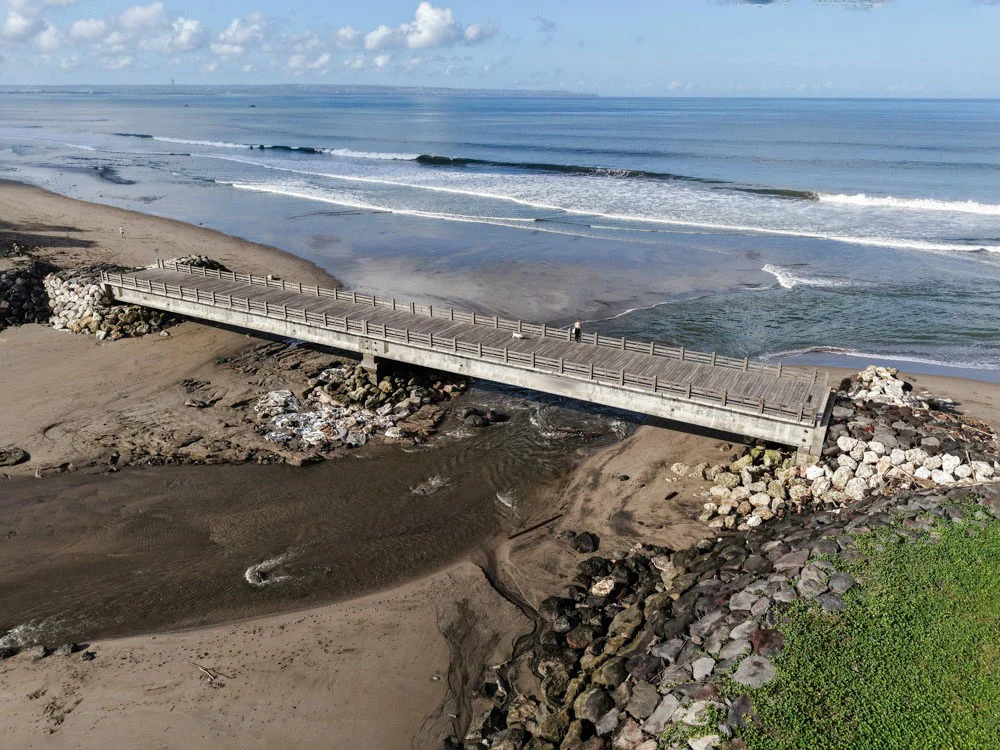

Galeri Produk
